旋启式止回阀主要由阀体、阀瓣和阀座三部分组成。阀瓣绕销轴作旋转运动，介质向阀瓣旋启的方向流动时为开启，当介质倒流时，依靠出口的压力把阀瓣关闭在阀座上。本产品密封可靠，流体阻力小，适用于工作温度≤200℃的水或蒸汽管道上，防止管道介质倒流。
旋启式止回阀主要由阀体、阀瓣和阀座三部分组成。阀瓣绕销轴作旋转运动，介质向阀瓣旋启的方向流动时为开启，当介质倒流时，依靠出口的压力把阀瓣关闭在阀座上。本产品密封可靠，流体阻力小，适用于工作温度≤200℃的水或蒸汽管道上，防止管道介质倒流。
技术参数
| 公称通径 | 15 20 25 40 |
| 公称压力 | 4 OMPa |
| 工作温度 | ≤200℃ |
| 工作介质 | 液体、蒸汽、气体 |

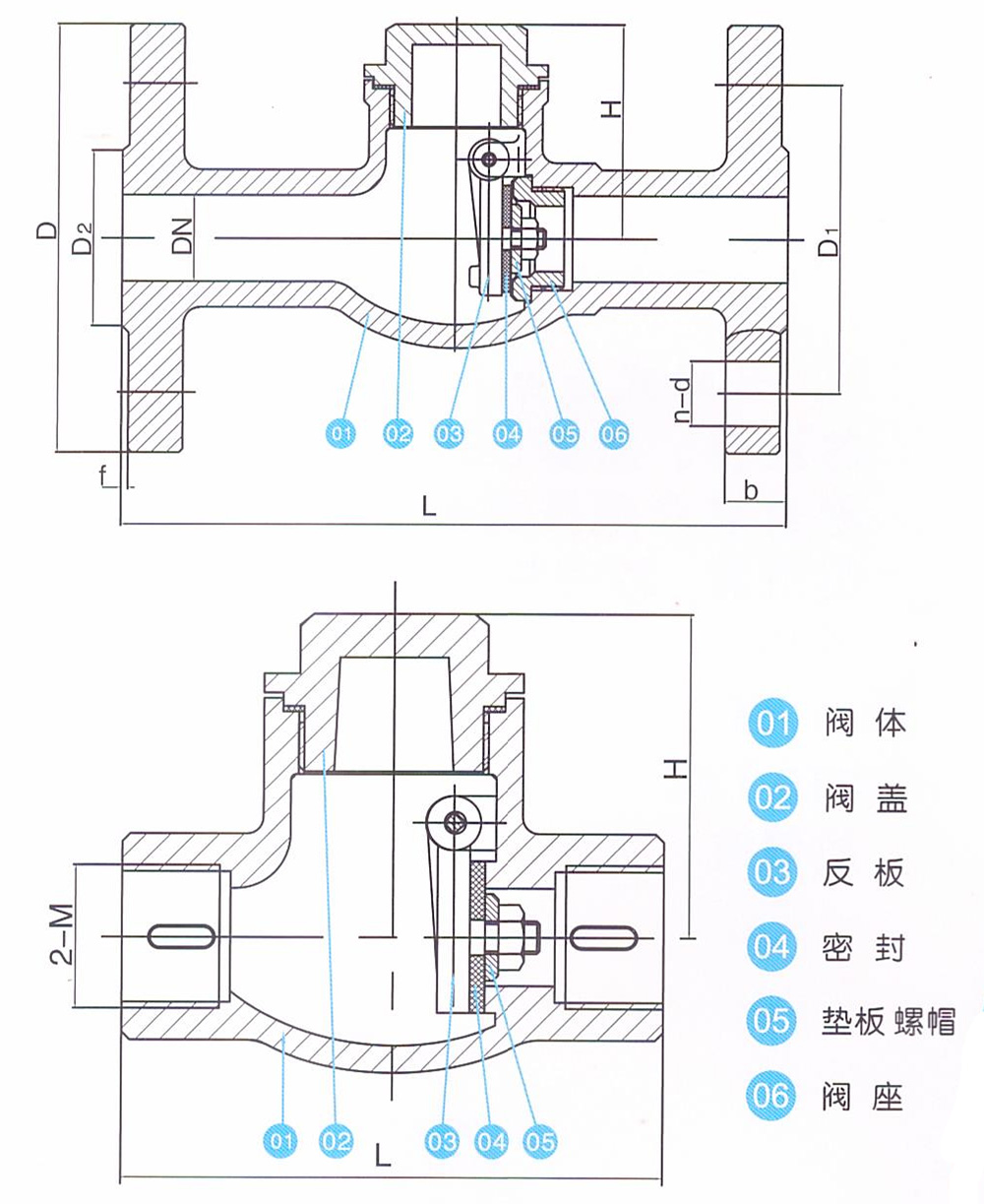

外形尺寸
| 公称通径 | M(G) | L | H |
| DN15 | NPT1/2 | 95 | 60 |
| DN20 | NPT3/4 | 100 | 60 |
| DN25 | NPT 1 | 100 | 62 |
| 公称通径 | L | H | 法兰尺寸mm | |||||
| D | D | D₂ | b | f | n-d | |||
| DN25 | 195 | 63 | φ125 | φ90 | φ51 | 18 | 2 | 4-φ19 |
| DN40 | 225 | 76 | φ156 | φ114.5 | φ73 | 21 | 2 | 4-φ22 |
